Xác định nhanh khả năng chịu được hiện tượng bong sợi và nhiễm bẩn bảng mạch của cuộn lau bản in trong quá trình in.

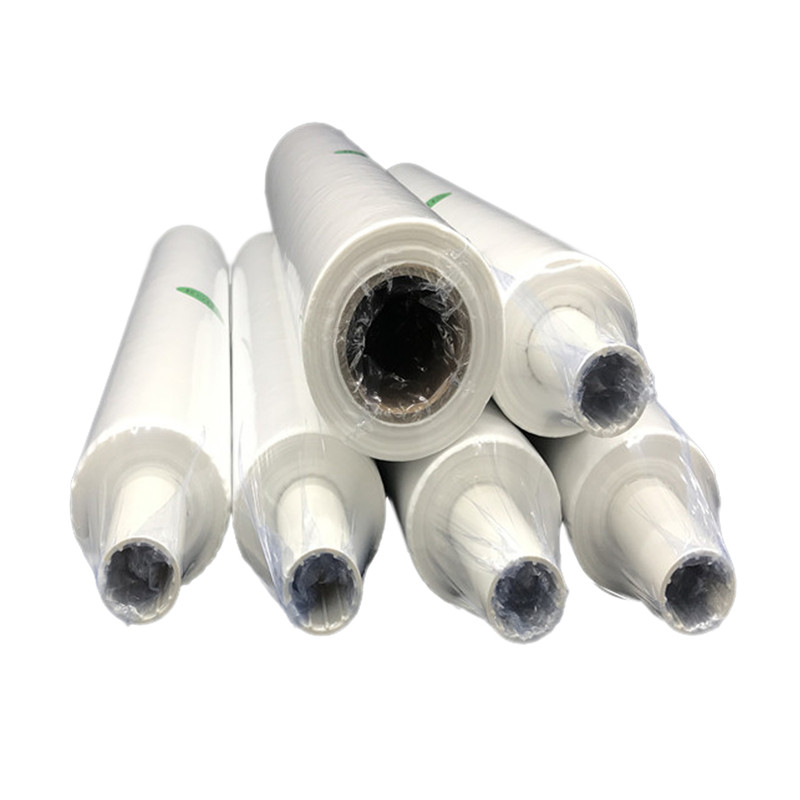

Mục tiêu của bài kiểm tra này là chọn một cuộn giấy vệ sinh khuôn in SMT không chứa các sợi giấy xơ yếu có thể bị đứt. Sử dụng cuộn giấy không xơ như của Multicrwipers Cuộn giấy lau khuôn phòng sạch có thể giúp ngăn ngừa hư hỏng thiết bị, khuyết tật, cầu nối, lỗ hổng bị chặn, hiệu suất truyền thấp và nhiễm bẩn mối hàn.

Bo mạch chủ PC bị nhiễm bẩn là một vấn đề phổ biến. Mặc dù bản thân sự nhiễm bẩn thường được coi là một bí ẩn, nhưng nguyên nhân thực sự có thể đến từ cuộn lau khuôn mẫu chính nó. Điều này phần lớn là do kem hàn dính và các cạnh sắc của lỗ trên khuôn in.

Các cuộn lau khuôn mẫu được cho là làm sạch khuôn in để ngăn ngừa nhiễm bẩn. Tuy nhiên, một số cuộn lau giấy nến thường để lại các mảnh vật liệu trên khuôn in, sau đó làm nhiễm bẩn bo mạch PC. Khi những chất bẩn này đi qua lò, các lỗ rỗng sẽ xuất hiện.

Người ta có thể xác định khả năng nhiễm bẩn bằng cách kiểm tra cuộn giấy lau khuôn in một cách dễ dàng. Thử nghiệm này được gọi là "Kiểm tra Băng dính". Đây là một thí nghiệm nhanh chóng và đơn giản, giúp công ty tiết kiệm chi phí bằng cách không phải sửa chữa các tấm bảng bị nhiễm bẩn. Nó cũng sẽ giúp công ty xác định cuộn giấy lau khuôn in nào có thể chấp nhận được.

Quy trình kiểm tra băng cuộn làm sạch khuôn in

1. Đầu tiên, cắt một đoạn băng dính hoặc băng dính điện màu đen dài khoảng 2 inch.

2. Dán dải băng dính dọc theo bề mặt vải lau khuôn.

3. Sau khi băng dính đã dính chặt vào bề mặt, cần phải ấn mạnh. Lực ấn phải bằng được áp dụng một cách đồng đều.

4. Để đảm bảo lực ép được phân bố đều, hãy lăn một quả cân chuẩn 1.000g lên bề mặt đã dán băng keo. Nếu không có quả cân cỡ này, có thể dùng dụng cụ hỗ trợ dán đường may (dùng để dán giấy dán tường), một lon nước ngọt đầy hoặc bất kỳ dụng cụ nào có thể phân bổ lực ép đều. Trong một số trường hợp, chỉ cần dùng ngón tay cũng được.

5. Nếu sử dụng băng dính Scotch, hãy đặt nó lên một bề mặt đen và quan sát số lượng sợi được kéo ra bằng mắt thường hoặc tốt hơn là bằng kính lúp. Thử nghiệm này có thể dễ dàng được định lượng bằng cách đếm số sợi và hạt dưới kính lúp.

6. Để có kết quả chính xác nhất, hãy lặp lại bước này cho mặt trước và mặt sau của cuộn lau.

Quan trọng! Thử nghiệm này chỉ có giá trị khi so sánh các loại vải.
